輸油管道線路標志牌規格尺寸,輸油管道線路警示牌圖集
2019年11月15日
輸油管道線路標志牌尺寸

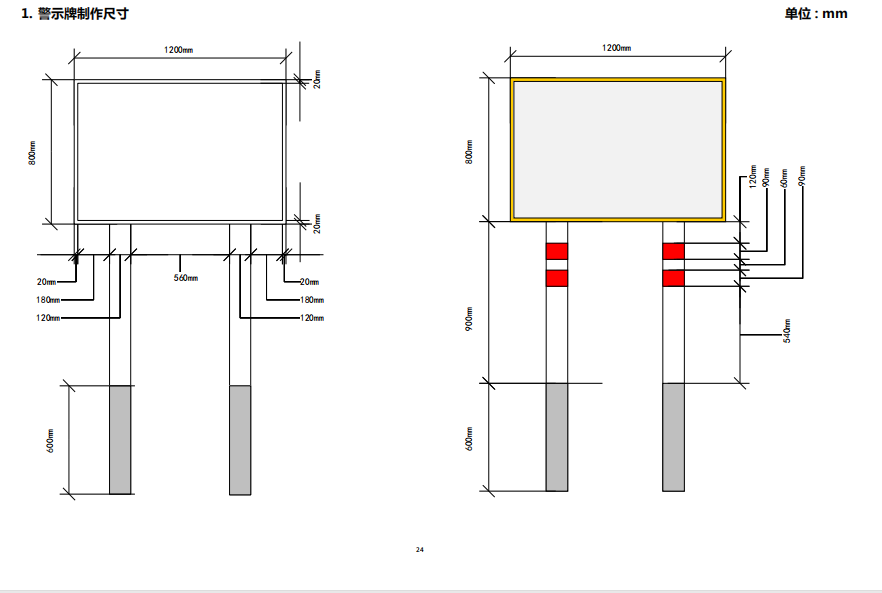

2. 警示柱制作尺寸

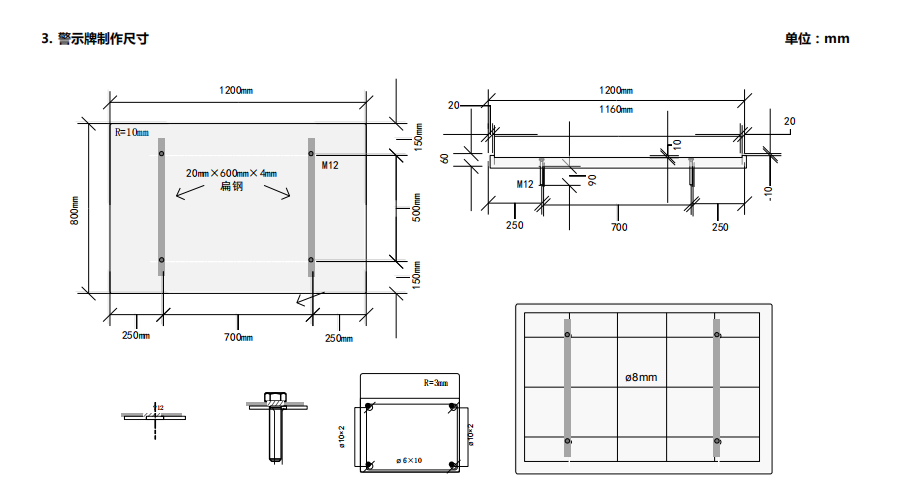

3. 警示牌面制作尺寸
螺桿埋件的固定方法：在扁鋼鉆 M12 孔，把螺桿穿過扁鋼并焊牢，將扁鋼與鋼筋焊接成一體。
材料及制作：C20 鋼筋混凝土搗制成型，立桿埋入地下部分用混凝土固定。
4. 警示牌標識內容
材料：用 1160mm×760mm×5mm 玻璃鋼環氧樹脂制作，印制電話，另一電話根據設置地點印所屬站當?shù)仉娫?huà)。
玻璃鋼標語牌安裝：在水泥框按標語牌孔位鉆孔，放入膨脹膠管，用免釘膠均勻涂抹在水泥框內，將標語牌放入水泥框內用螺釘固定。

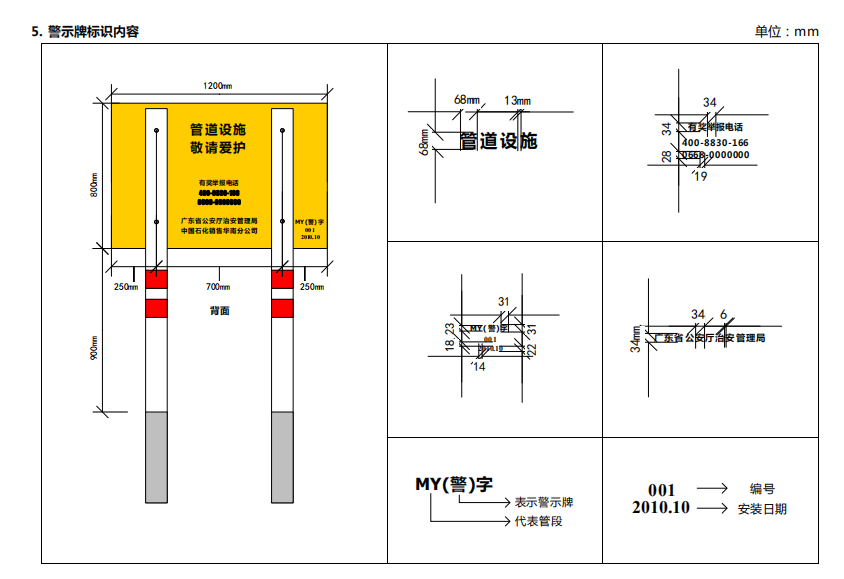

5. 警示牌標識內容

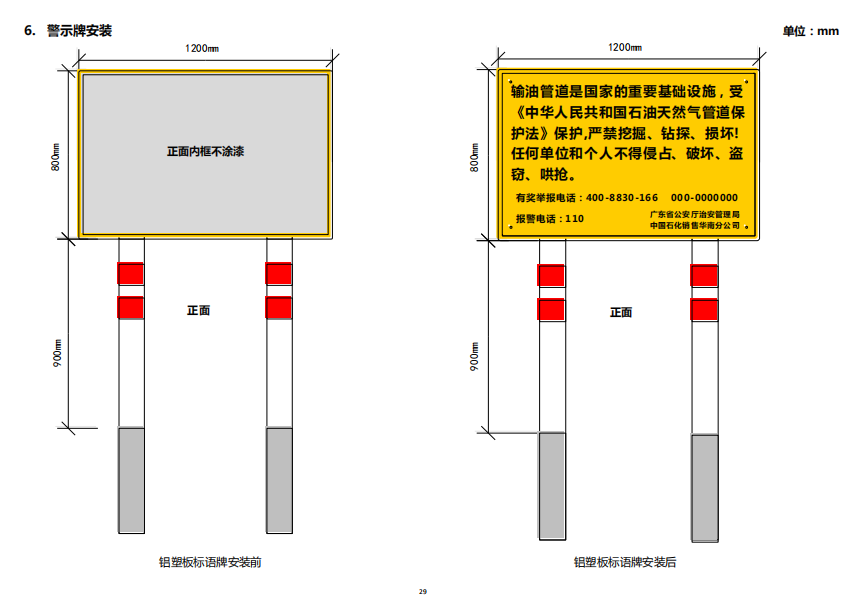

6. 警示牌安裝

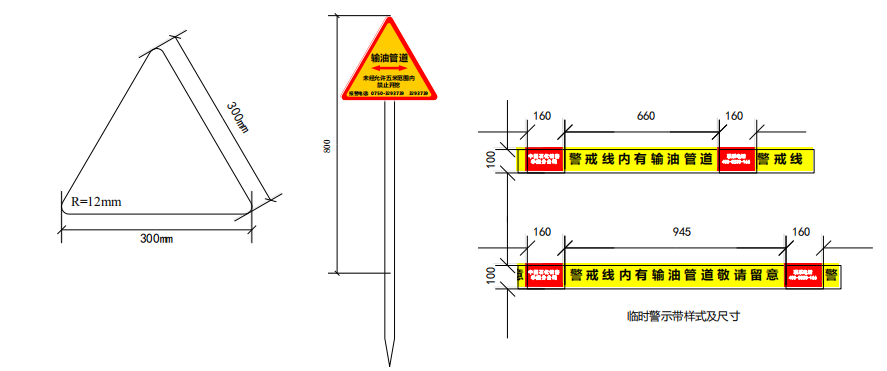

臨時警示牌制作尺寸 單位：mm
1. 用于管道、水保維修和第三方施工期長的區域
臨時警示牌制作尺寸 單位：mm
2. 用于管位檢測、搶險或短時間施工臨時標注管道位置
內河助航標志警示牌制作尺寸 單位：mm
助航警示標志輔助警示標語
